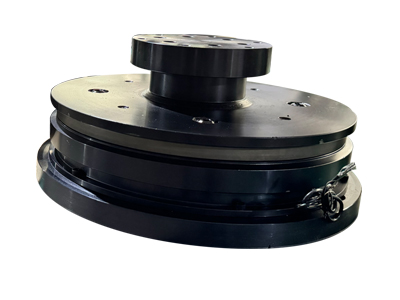

80kg电磁制动器

一、核心结构与工作原理
1. 电磁驱动系统
   电磁线圈：H级绝缘（180℃），24V DC/48V DC双电压可选
   响应时间：通电吸合≤20ms；断电释放≤25ms
功耗：≤35W（节能设计，持续工作温升＜65℃）

2. 摩擦组件
  摩擦片：无石棉烧结材料（摩擦系数μ≥0.45）
  耐磨层：激光刻槽处理，寿命＞100万次循环
  散热设计：强制风冷槽+铝合金散热壳体

二、关键性能参数
| 参数项          | 数值/特性                     |
|-----------------|-------------------------------|
| 额定扭矩   | 80N·m（±5%）                 |
| 轴向负载   | 最大径向力1500N               |
| 工作间隙   | 0.2~0.5mm（自调节补偿设计）   |
| 防护等级   | IP54（防尘防溅水）            |
| 环境温度    | -30℃ ~ +120℃（高温型可选）   |
| 噪音等级   | ≤65dB(A) @ 3000rpm            |

三、差异化技术优势
1. 零背隙传动
 采用锥形转子结构，消除启动/停止时的角度回差，定位精度±0.1°
2. 断电安全保护
  常闭式设计：突发断电时0.1秒内自动锁死，符合SIL2安全等级
3. 抗污染能力
  密封式磁路系统，在油污、金属粉尘环境下保持＞90%扭矩输出

四、典型应用场景
工业自动化：伺服电机刹车、机械臂关节锁定
新能源设备：风电变桨系统、光伏跟踪支架
特种机械：防爆升降平台、矿山卷扬机紧急制动
精密仪器：医疗CT旋转机架、半导体晶圆切割机

五、选型适配指南
| 匹配要素        | 推荐规格                      |
| 轴径范围   | Φ15~40mm（键槽/夹紧法兰可选）|
| 安装方式  | IM B5/B14法兰或IM V1轴端安装 |

| 控制信号   | 支持PLC/PWM脉冲控制           |
